Maszyna do gięcia miedzi
Profesjonalna maszyna do obróbki szyn zbiorczych JPSK została zaprojektowana w celu ułatwienia wykrawania i cięcia szyn zbiorczych z dużą prędkością i wysoką precyzją.
Ta maszyna do obróbki szyn zbiorczych jest wyposażona w trzy stanowiska tnące, dziurkujące i gnące (3 w 1).
JPSK przyjmuje SIEMENS PLC z systemem sterowania, który może pomóc tej maszynie do obróbki szyn elektrycznych w cięciu, dziurkowaniu i gięciu szyn miedzianych lub aluminiowych o wszystkich rozmiarach. Narzędzia serwisowe w terenie aż po systemy produkcji w zakładzie.
Sekcja CUT

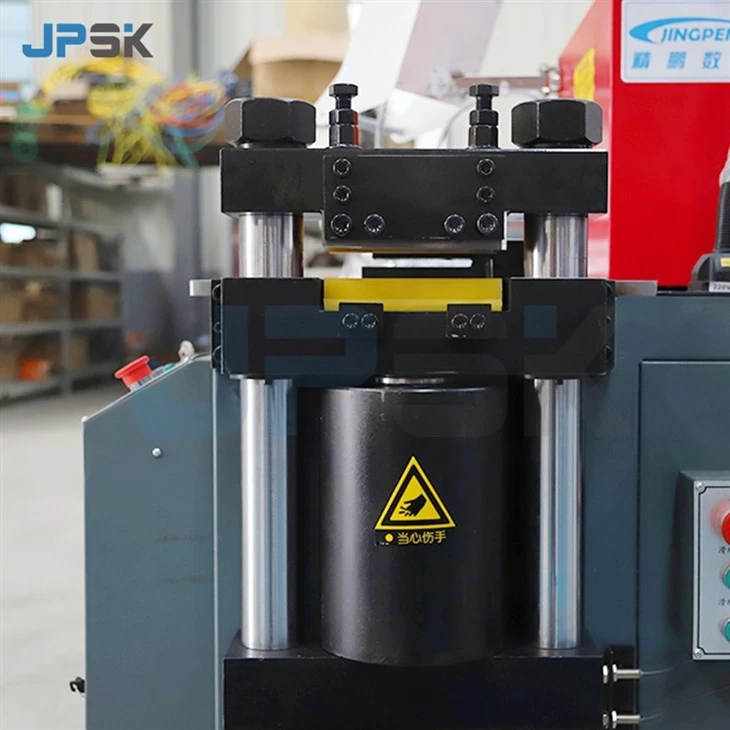

Maszyna do obróbki szyn zbiorczych wykorzystuje dwukolumnową strukturę ścinającą.
Stanowisko do ścinania wykorzystuje konstrukcję dwufilarową z płaskimi nożycami, bez odpadów, zadziorów i bez zapadających się nóżek.
Sekcja PUNCH
Maszyna do obróbki szyn zbiorczych jest wyposażona w sześciotrybową obrotową płytę w kształcie zęba dla sekcji dziurkowania.
#1. Dwie metody pozycjonowania stempla
(1) Pozycjonowanie osi współrzędnych
(2) Kołki pozycjonujące
#2. Do zamontowania płyty obrotowej potrzebnych jest 6 zestawów wykrojników, nie ma więc potrzeby częstej wymiany form.
Sekcja BEND
Zaprojektowano go z zamkniętą konstrukcją zginaną.
Dzięki zmianie różnych form do gięcia możemy giąć miedziane szyny zbiorcze o różnych kształtach, na przykład: gięcie pionowe, gięcie poziome, gięcie w kształcie litery L, gięcie w kształcie litery U, gięcie w kształcie litery Z, tłoczenie, fazowanie, gięcie skręcane itp.
Maszyna do obróbki szyn zbiorczych elektrycznych jest wyposażona w system gięcia sterowany przez SIEMENS
System ten wygina wymagane kąty poprzez wprowadzenie cyfr określających grubość i wymagany kąt miedzianych szyn zbiorczych.
Ta maszyna do obróbki szyn zbiorczych automatycznie wygina miedziane szyny zbiorcze i powraca do pierwotnej pozycji bez konieczności wykonywania żadnych dodatkowych czynności.
Parametry techniczne
|
Rzeczy |
Model |
|
JPMX-503ESK |
|
|
Siła nominalna (kN) |
500 |
|
Zakres średnic dziurkowania (mm) |
ф4.3-ф30 |
|
Maksymalna grubość (mm) |
16 |
|
Maksymalna szerokość (mm) |
200 |
|
Maksymalna grubość ścinania (mm) |
16 |
|
Maksymalna szerokość cięcia (mm) |
200 |
|
Maksymalna szerokość gięcia poziomego (mm) |
200 |
|
Maksymalna grubość gięcia poziomego (mm) |
16 |
|
Maksymalny rozmiar gięcia pionowego (mm) |
12×120 |
|
Moc (kW) |
3×5,5 kW |
|
Dokładność gięcia (stopnie) |
±1 stopień |
|
Powtarzalna precyzja gięcia (stopnie) |
±0.5 stopnia |
|
Pierwszy rozmiar stołu (mm) |
1920×1385 |
|
Drugi rozmiar stołu (mm) |
985×500 |
|
Wymiar zewnętrzny (mm) |
1950×1560×1390 |
|
Rozmiar pojemnika (mm) |
2060×1660×1650 |
|
Całkowita masa (kg) |
1700 kg |
